光伏屋面

您的当前位置：首页 > 解决方案 > 光伏屋面

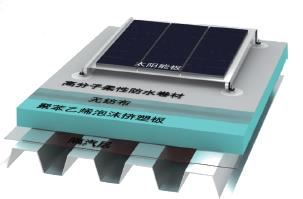

光伏屋面 光伏板屋面的组成：
1、光伏板、光伏支架；
2、高分子柔性防水卷材;
3、保温材料；
4、屋面基层

光伏板屋面的独有特点:

▼由于光伏支座的固定螺钉固定于屋面结构层上，可使光伏板更加稳定、牢固；
▼光伏板位于靠近屋面防水层的部位，相当于给屋面增加了一层保护层，能够使屋面的抗风揭能力得到很大的提升；
▼光伏支架四角的螺钉虽然会打破屋面防水层，但支架自带的卷材可与屋面卷材焊接为一个整体，将穿孔位置隐藏在防水层下方。

优势:

▼可以有效地利用建筑物屋顶和幕墙，无需占用土地资源，这对于土地昂贵的城市建筑尤其重要。
▼可原地发电、原地用电，在一定距离范围内可以节省电站送电网的投资。对于联网系统，光伏阵列所发电力既可供给本建筑物负载使用，也可送入电网。
▼光伏发电系统在白天阳光照射时发电，该时段也是电网用电高峰期，从而舒缓高峰电力需求。
▼光伏组件一般安装在建筑的屋顶及墙的南立面上直接吸收太阳能，可降低了墙面及屋顶的温升。

▼并网光伏发电系统没有噪音、没有污染物排放、不消耗任何燃料，绿色环保。

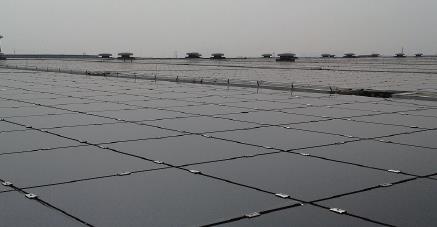

案例:广州本田汽车光伏屋面项目

▼通过可靠的支架系统组成的光伏矩阵的发电量满足业主的投资回报周期，为项目增值。
▼板式光伏屋面迎合了国内建筑屋面不断向绿色、节能，高效以及科学发展观的方向迈进。
▼屋面现已投入正常使用，业主反应良好。

产品	型号
1、光伏支架	T型光伏支架 PG型光伏支架 SOLF型光伏支架
光伏膜	/
2、卷材
GAF Fatrafol	Everguard TPO（聚酯纤维内增强） Fatrafol 810/V（聚酯纤维内增强）
3、卷材固定件（从卷材完成面至钢板）
	感应垫片 C型垫片倒刺垫片 K型垫片卷材套筒固定螺钉硬质碳钢螺钉
4、保温材料	挤塑板（XPS) Polyiso（聚异氰脲酸酯）
5、保温紧固件（从保温板表面至钢板）	标准钻头碳钢螺钉硬质碳钢螺钉标准钻头碳钢螺钉保温PP套筒硬质碳钢螺钉保温方形垫片
6、隔汽层	PE隔汽膜

捷克福达乐捷克福达乐公司生产的PVC(聚氯乙烯卷材)防水卷材，此卷材通过特殊的挤出压延工艺而形成塑形高分子卷材，表面为白色或浅色，很强的反紫外线和抗紫外线能力，耐老化性好，通过了国家人工侯化试验(达到7000小时)，抗拉强度高，断裂延伸率强，低温柔韧性好，水汽渗透性好，耐化学腐蚀。Fatrafol防水卷材通过了BBA认证，具有35年以上的使用寿命。
挤塑板挤塑板就是一种保温效果好、质量又轻的保温层。挤塑板是一种由聚苯乙烯树脂及其他添加剂挤压成型的板材。挤压出的板材拥有连续均匀的表层及闭孔式的蜂窝结构，与传统波纹材料相比，其保温隔热性能、抗湿防潮性能及抗压性能无疑更为优越。用于屋面的XPS重量都很轻，通常容重在25~45 kg/m3，最小安装厚度不宜低于40mm。
