Fatrafol PVC防水卷材

您的当前位置：首页 > 产品展示 > Fatrafol PVC防水卷材 > Fatrafol Ekoplan PVC

Fatrafol Ekoplan PVC

型号:

产品描述

　　产品概述

　　捷克福达乐公司生产的 PVC(聚氯乙烯卷材)防水卷材，此卷材通过特殊的挤出压延工艺而形成塑形高分子卷材，表面为白色或浅色，很强的反紫外线和抗紫外线能力，耐老化性好，通过了国家人工侯化试验(达到6000小时)，抗拉强度高，断裂延伸率强，低温柔韧性好，水汽渗透性好，耐化学腐蚀。

　性能与特点

　　产品用途

　　适用于建筑外露或非外露式、新建或翻新的屋面防水层，及易变形的建筑地下防水。尤其适用于轻型钢结构屋面，配合合理的层次设计和合格施工质量，既达到减轻屋面重量，又有极佳的节能效果，还能做到防水防结露，是大型工业厂房、公用建筑等屋面的首选防水材料。

　　Fatrafol 810/V 适用于暴露式单层平屋面和坡屋面工程，采用机械固定法固定到基层;白色卷材采用特殊技术，阳光反射指数(SRI)高达108。

　　产品颜色

　　我公司使用的福达乐 PVC 防水卷材具有多种颜色:福达乐公司具有先进的彩色卷材调色设备，可以根据客户的不同要求调配出不同的颜色，以满足屋面外观的需求。福达乐彩色PVC 防水卷材同样满足“冷屋面”的各项技术要求。

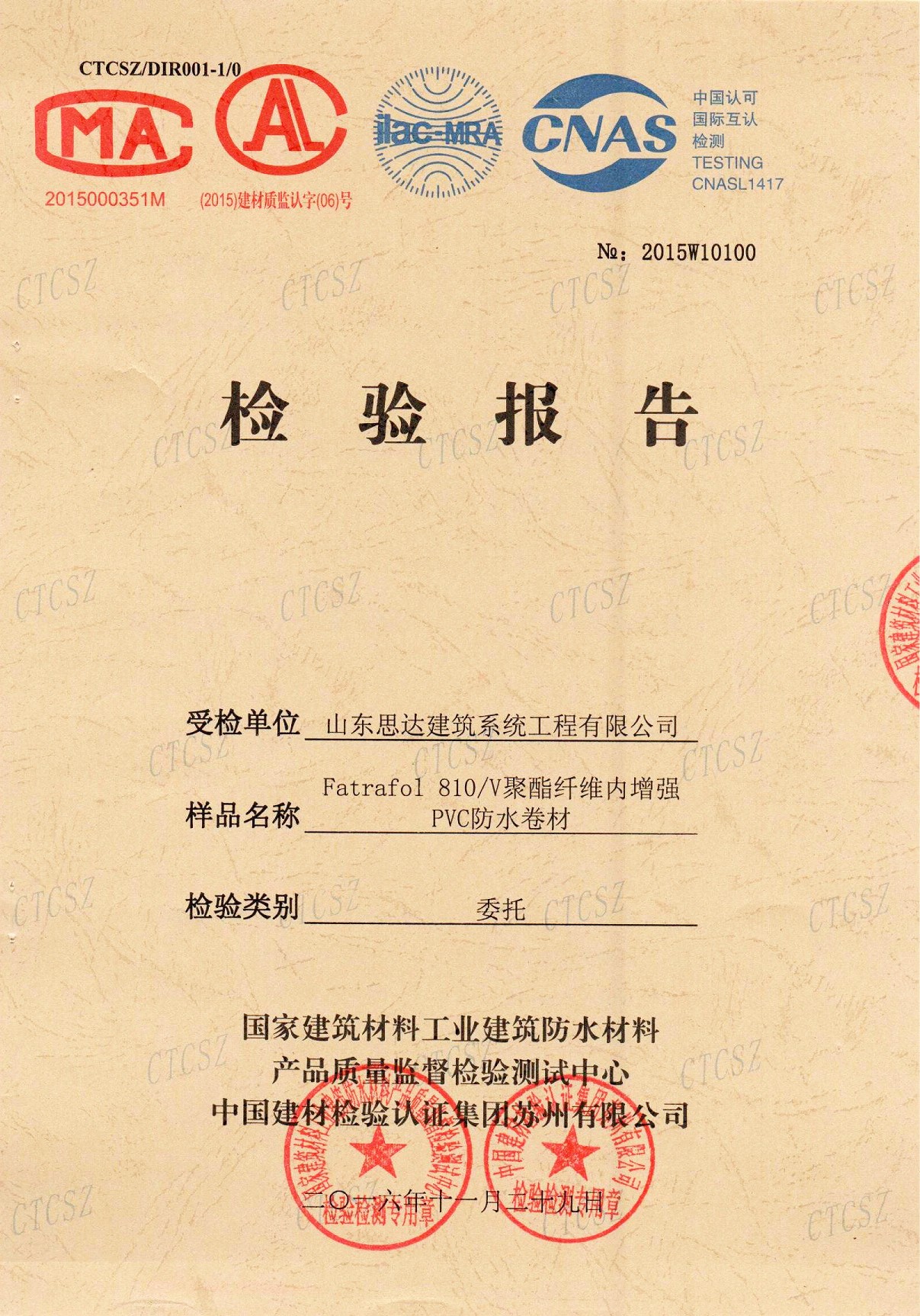

　　产品物理性能

　　卷材厚度 1.2mm

　　1.5mm

　　1.8mm

　　2.0mm

　　梯形撕裂强度 321N×286N

　　接缝剥离强度 4.9(N/mm)

　　最大拉力 271(N/cm)×254(N/cm)

　　最大拉力时伸长率 20%×22%

　　热处理尺寸变化率 0.2%×0.2%

　　低温弯折性 -25℃无裂纹

　　不透水性 0.3Mpa，2h 不透水

　　热老化 (80℃，672h)100%保持原样

　　吸水率 (70℃，168H)1.1%

　　抗冲击性能 0.5kg·m 不透水

　　抗静态荷载 20kg 不渗水

　　人工气候加速老化 (4000h)无起泡、裂缝、分层粘接和孔洞，-20℃无裂纹

　　耐化学性 (盐处理)无起泡、裂缝、分层粘接和孔洞，-20℃无裂纹

　　耐化学性 (碱处理)无起泡、裂缝、分层粘接和孔洞，-20℃无裂纹

　　抗风揭能力 (模拟风压等级)4.3kPa(90psf)

　　产品包装

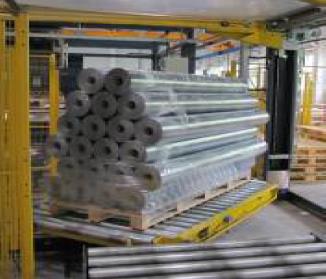

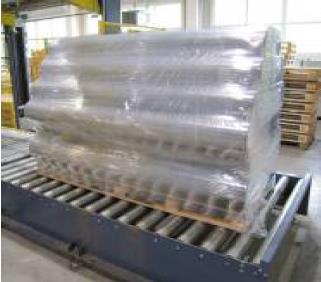

　　FATRAFOL 810 防水卷材成卷包装，放置在木制托盘上，并缠膜固定。

　　每卷 41 平方米，长宽尺寸为：25 米×2.05 米

　　产品性能

　　1、以白色为主的浅色，表面光滑，高反射率，具有节能效果且耐污染、环保的特点;

　　2、PVC 柔性屋面系统重量低，约1300kg/m³，可减少对结构的荷载，保证结构的安全性;

　　3、由于施工安装仅需要最基本的工具，比如刀，剪刀，橡胶压辊，钻机，锤子等，所以施工速度快捷，施工效率提高约33%。

　　产品存储

　　福达乐公司坚持的欧洲本土化生产与遍及全球的业务需求其实是一对矛盾，但是在坚持其产品欧洲原装品质的前提下，福达乐在物流配送及远程仓储方面也投入了巨资，建立了完善的洲际物流配送和各个主要国家地区本地化常备库存体系，通过动态监测和全球联网配送、协调，来保证产品供应与客户需求。FATRAFOL 810 防水卷材必须采用密闭运输方式运输并在原始封闭的包装中储存。建议存储温度在-5° C 至+30° C 之间。防止产品在建筑现场受到污染。建议在产品投入使用前防止其受到外界环境影响。

　　产品应用指导

　　1、Fatrafol PVC 防水卷材固定系统介绍:

　　2、Fatrafol PVC 防水卷材可用于轻钢屋面、混凝土屋面、绿色屋面、倒置屋面等。

　　3、其主要施工防范为机械固定、满粘、空铺。

　　a、机械固定法施工前需先做拉拔试验，确定屋面基层的拉拔力是否达到要求。若拉拔力达到要求时可采用机械固定法施工，用金属紧固件将卷材固定于屋面基层上，卷材搭接处采用热风焊接;若拉拔力不够则需调整方案。

　　b、满粘法施工前需先做粘接试验，确定屋面基层的粘接力是否达到要求。若粘接力达到要求时可采用满粘法施工，用专用胶粘剂将卷材粘接在屋面基层上，卷材搭接处采用热风焊接;若粘接力达不到要求则需调整方案。

　　c、空铺法施工前需对屋面进行勘察，保证屋面平整、干净，卷材搭接处采用热风焊接。

　　5、Fatrafol PVC 防水卷材固定焊接施工介绍

　　1、卷材大面积焊接采用自动焊机焊接，细部处理采用手工焊接。

　　2、手工焊接分为：点焊→预焊→终焊

　　3、在焊接施工前需进行剥离试验，以确定当时环境条件下最佳的焊接温度和速度：

　　4、焊缝完全冷却后，将卷材裁成 2cm 宽的卷材条，剥离卷材条，任何断裂现象必须发生在焊接缝之外。

　　5、自动焊机压力为500～550N 左右，温度为500～550℃，焊接速度为1.5m～2.0m/min。具体情况视现场的条件(温度、湿度)而定。

　　6、手动焊枪温度控制在250～450℃之间，焊接速度为0.2～0.5m/min,焊接时用手动压辊压实，随焊随压。

　　7、焊接完工后，需进行焊缝检测：

　　目测：焊接缝不允许有发黄、烧焦现象，焊缝边缘光滑，有均匀发亮的熔浆出现;

　　机械检测：用平口螺丝刀或勾针沿焊缝稍微用力挑试，检查有无漏焊点、虚焊点。如发现缺陷应及时修补。

　　8、Fatrafol PVC 防水卷材细部处理介绍

　　a)、屋面周边及大于500mm 的穿出构件周边需要使用U 型压条，在构件周边进行固定，其螺钉间距为250mm，在U 型压条远离大面的一侧需用PVC 焊绳加强固定，以确保节点的抗风压能力。

　　b)、直式水落口：将细部卷材焊接成圆筒装，并放进雨水管内，下端用硅酮密封膏密封，上端则热风焊接在屋面PVC 防水层上，然后放置雨水斗。

　　c)、屋面采光窗窗防水卷材收口：防水卷材铺到天窗边，若立面高度不大于450mm，则用天窗侧立面细部卷材下翻覆盖天窗四周的U 型压条，下端同大面卷材焊接，;若立面高度大于450mm，则用大面卷材直接上翻至收口部位，用U 型压条固定天窗四周，并用覆盖条覆盖，上端用收口压条II 型固定、密封胶密封。

　　d)、女儿墙防水卷材收口：大面卷材上翻到收口部位，屋面与墙面交接处用U 型压条固定，并用覆盖条覆盖;

　　用II 型压条收口，并用密封胶密封。

　　以下为各类 Fatrafol PVC 细部处理预制件：

　　注意事项

　　Fatrafol PVC 卷材屋面施工完成后需注意以下几点：

　　1、应禁止不必要的人为活动及硬物破坏(定期的屋面维护除外);

　　2、应保证屋面排水系统通畅，定期清理落水口;

　　3、任何影响屋面防水效果的变动，请及时告知以便给您们提供相应的变更方案;

　　4、卷材若发生破损，不要使用其它防水材料进行修补，请及时告知，我们会派专业人员进行维修。

　　5、FATRAFOL 810 防水卷材的废料必须按照相关法律规定来处理。干净的碎料可以被再利用，不适合被再利用的碎料可以被堆积存放。被有害物质污染的废料，必须在废料焚化炉中作燃烧处理。

　　6、FATRAFOL 810 防水卷材在铺装和粘结期间必须保证一切安全、卫生且符合防火规范。

　参数尺寸

上一篇Fatrafol 804 PVC （匀质卷材）
下一篇暂无下一篇
