GAF TPO防水卷材

您的当前位置：首页 > 产品展示 > GAF TPO防水卷材 > GAF EverGuard TPO（聚酯纤维内增强）

GAF EverGuard TPO（聚酯纤维内增强）

型号:

产品描述

　　产品概述

　　GAF EverGuard® TPO 热塑性聚烯烃单层屋面防水卷材，被设计用于提供优异的长期的性能和提高屋面耐久性。牢固的、柔软的GAF EverGuard® TPO 卷材适用于所有类型的屋面：机械固定系统、满粘系统以及空铺压重系统。较之于其他的三元乙丙(EPDM)、PVC(聚氯乙烯)和TPO 卷材，GAF EverGuard®TPO 屋面卷材集多种屋面的优点于一体：较低的施工费、热风焊接、白色反射的颜色和没有液体增塑剂。

　性能与特点

产品用途

　　适用于建筑外露或非外露式、新建或翻新的屋面防水层，及易变形的建筑地下防水。尤其适用于轻型钢结构屋面，配合合理的层次设计和合格施工质量，既达到减轻屋面重量，又有极佳的节能效果，还能做到防水防结露，是大型工业厂房、公用建筑等屋面的首选防水材料。还可使用于饮用水水库、卫生间、地下室、隧道、粮库、地铁、水库等防水防潮工程。

产品颜色

　　我公司使用的GAF EverGuard® TPO 防水卷材具有多种颜色：

　　GAF 的TPO 卷材可以使传统屋顶更具美感，令人赏心悦目。彩色卷材可以美化建筑整体外观，同时GAF彩色卷材均采用“冷屋面”技术，可以提高屋面反射能力，减少能源消耗。GAF 可以生产您需要的任何颜色，我们的色彩选择具有无限的可能性!

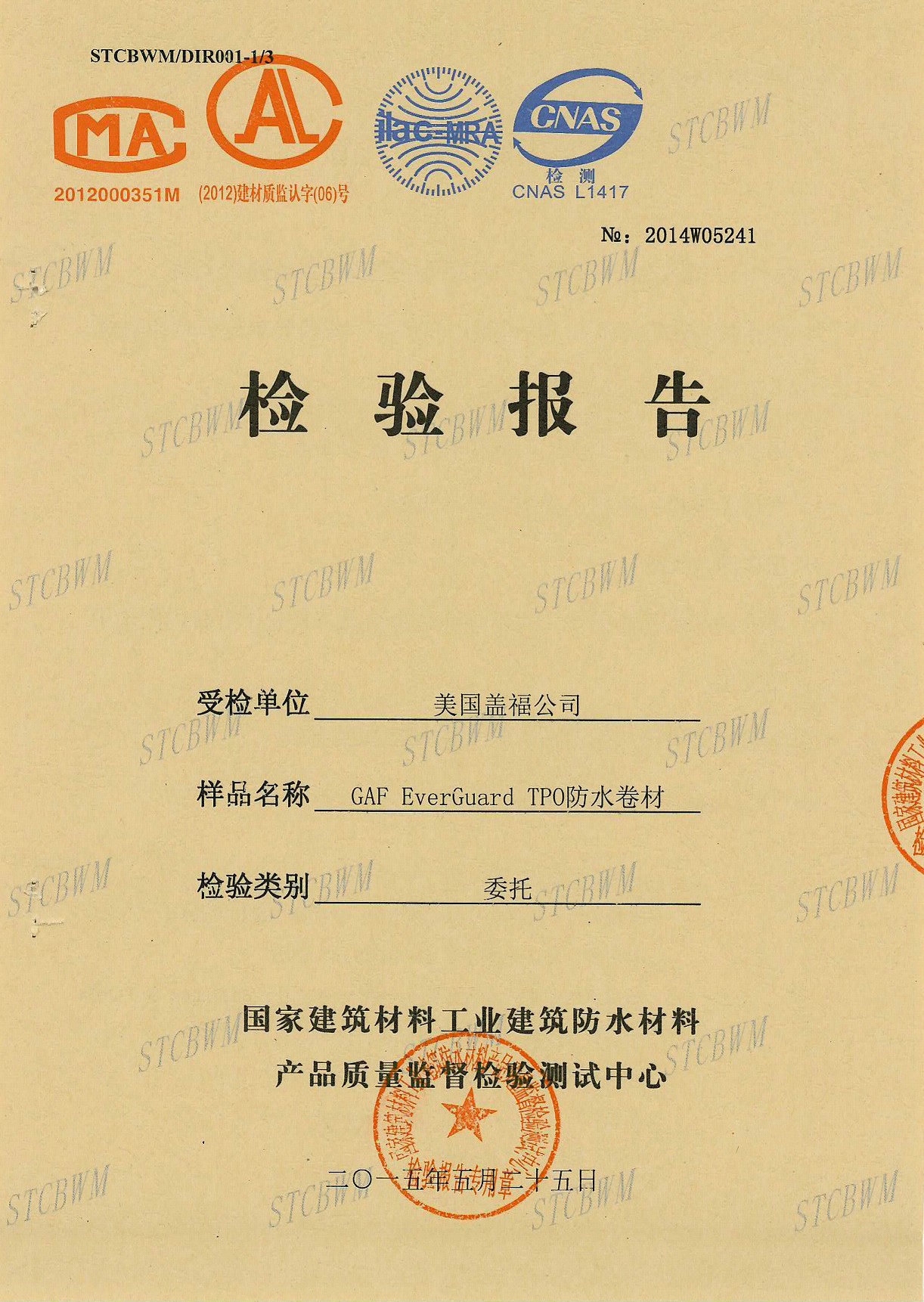

产品物理性能

　　卷材厚度 45mil(1.14mm)

　　60mil(1.52mm)

　　80mil(2.03mm)

　　梯形撕裂强度 726(N/mm)×452(N/mm)

　　接缝剥离强度 5.2(N/mm)

　　最大拉力 383(N/cm)×331(N/cm)

　　最大拉力时伸长率 24%×24%

　　热处理尺寸变化率 0.2%×0.2%

　　低温弯折性 -40℃无裂纹

　　不透水性 0.3Mpa，2h 不透水

　　热老化 100%保持原样

　　吸水率 3.3%

　　抗冲击性能 0.5kg·m 不渗水

　　抗静态荷载 20kg 不渗水

　　人工气候加速老化7000小时无起泡、裂缝、分层粘接和孔洞，-40℃无裂纹

　　耐化学性（酸处理）无起泡、裂缝、分层粘接和孔洞，-40℃无裂纹

　　耐化学性（碱处理）无起泡、裂缝、分层粘接和孔洞，-40℃无裂纹

　 产品包装

　　GAF-TPO 防水卷材完全从美国空运或海运到中国，其包装完全是美国的原封包装，标明了卷材的尺寸、型号及厚度。

　　防水卷材成卷包装，放置在木制托盘上，并缠膜固定。每卷92.9 平方米，长宽尺寸为：30.48 米×3.048 米

产品特点

　　1)、使用寿命40 年以上(FM认证)

　　2)、优异的低温柔韧性、耐化学腐蚀、耐热老化，耐寒(GAF EverGuard® TPO 耐化学性能检测数据表)

　　3)、以白色、浅色为主，高反射率，具有节能效果且耐污染，能降低能耗22%左右(能源之星认证)

　　4)、搭接采用热风焊接，可形成高强度的焊接层(GAF EverGuard® TPO 卷材和搭接缝物理性能检测)

　　5)、不含氯化聚合物或氯气，环保性能优异，可回收利用(LEED 认证)

　　6)、GAF EverGuard® TPO 柔性屋面系统重量低，约900kg/m³，可减少对结构的荷载，保证结构的安全性;

　　7)、无明火施工，更能保证施工现场安全;

　　8)、由于施工安装仅需要最基本的工具，比如刀，剪刀，橡胶压辊，钻机，锤子等，所以施工速度快捷，施工效率提高约33%。

　　9)、GAF EverGuard® TPO 卷材材料安全可靠

　　10)、GAF EverGuard® TPO 耐老化性能达到7000 小时，GB27789-2011标准规定时间2500小时，远远超过普通TPO 卷材

　　产品存储

　　我公司在上海有专门的GAF-TPO 产品储存仓库，室温长期保持25℃左右，保证卷材的性能不受损害;且长期保证10 万㎡的库存，以保证各项目的需要和及时供货。

　　产品应用指导

　　1)、GAF EverGuard® TPO 防水卷材固定系统介绍

　　GAF EverGuard® TPO 防水卷材可用于轻钢屋面、混凝土屋面、绿色屋面、倒置屋面等。其主要施工防范为机械固定、满粘、空铺。

　　a、机械固定法施工前需先做拉拔试验，确定屋面基层的拉拔力是否达到要求。若拉拔力达到要求时可采用机械固定法施工，用金属紧固件将卷材固定于屋面基层上，卷材搭接处采用热风焊接;若拉拔力不够则需调整方案。

　　b、满粘法施工前需先做粘接试验，确定屋面基层的粘接力是否达到要求。若粘接力达到要求时可采用满粘法施工，用专用胶粘剂将卷材粘接在屋面基层上，卷材搭接处采用热风焊接;若粘接力达不到要求则需调整方案。

　　c、空铺法施工前需对屋面进行勘察，保证屋面平整、干净，卷材搭接处采用热风焊接。

　　2)、GAF EverGuard® TPO 防水卷材固定焊接施工介绍卷材大面积焊接采用自动焊机焊接，细部处理采用手工焊接。

　　手工焊接分为：点焊→预焊→终焊

　　在焊接施工前需进行剥离试验，以确定当时环境条件下最佳的焊接温度和速度：

　　焊缝完全冷却后，将卷材裁成2cm 宽的卷材条，剥离卷材条，任何断裂现象必须发生在焊接缝之外。

　　自动焊机压力为500～550N 左右，温度为500～550℃，焊接速度为1.5m～2.0m/min。具体情况视现场的条件(温度、湿度)而定。

　　手动焊枪温度控制在250～450℃之间，焊接速度为0.2～0.5m/min,焊接时用手动压辊压实，随焊随压。

　　焊接完工后，需进行焊缝检测：

　　目测：焊接缝不允许有发黄、烧焦现象，焊缝边缘光滑，有均匀发亮的熔浆出现;

　　机械检测：用平口螺丝刀或勾针沿焊缝稍微用力挑试，检查有无漏焊点、虚焊点。如发现缺陷应及时修补。

　　3)、GAF EverGuard® TPO 防水卷材细部处理介绍

　　a)、屋面周边及大于500mm 的穿出构件周边需要使用U 型压条，在构件周边进行固定，其螺钉间距为250mm，以确保节点的抗风压能力。

　　b)、直式水落口：将细部卷材焊接成圆筒装，并放进雨水管内，下端用硅酮密封膏密封，上端则热风焊接在屋面TPO 防水层上，然后放置雨水斗。

　　C)、屋面采光窗窗防水卷材收口：防水卷材铺到天窗边，若立面高度不大于450mm，则用天窗侧立面细部卷材下翻覆盖天窗四周的U 型压条，下端同大面卷材焊接，;若立面高度大于450mm，则用大面卷材直接上翻至收口部位，用U 型压条固定天窗四周，并用覆盖条覆盖，上端用收口压条II 型固定、密封胶密封。

　　d)、女儿墙防水卷材收口：大面卷材上翻到收口部位，屋面与墙面交接处用U 型压条固定，并用覆盖条覆盖;用II 型压条收口，并用密封胶密封。以下为各类细部处理预制件：

　　以上为GAF EverGuard® TPO 防水卷材的应用概述，我们会根据不同的项目编制不同的技术指导书和图纸说明。

　　注意事项

　　GAF EverGuard® TPO 卷材屋面施工完成后需注意以下几点：

　　1、应禁止不必要的人为活动及硬物破坏(定期的屋面维护除外);

　　2、应保证屋面排水系统通畅，定期清理落水口;

　　3、任何影响屋面防水效果的变动，请及时告知以便给您们提供相应的变更方案;

　　4、卷材若发生破损，不要使用其它防水材料进行修补，请及时告知，我们会派专业人员进行维修。

　参数尺寸
